Zemní pískový filtr BZ 1

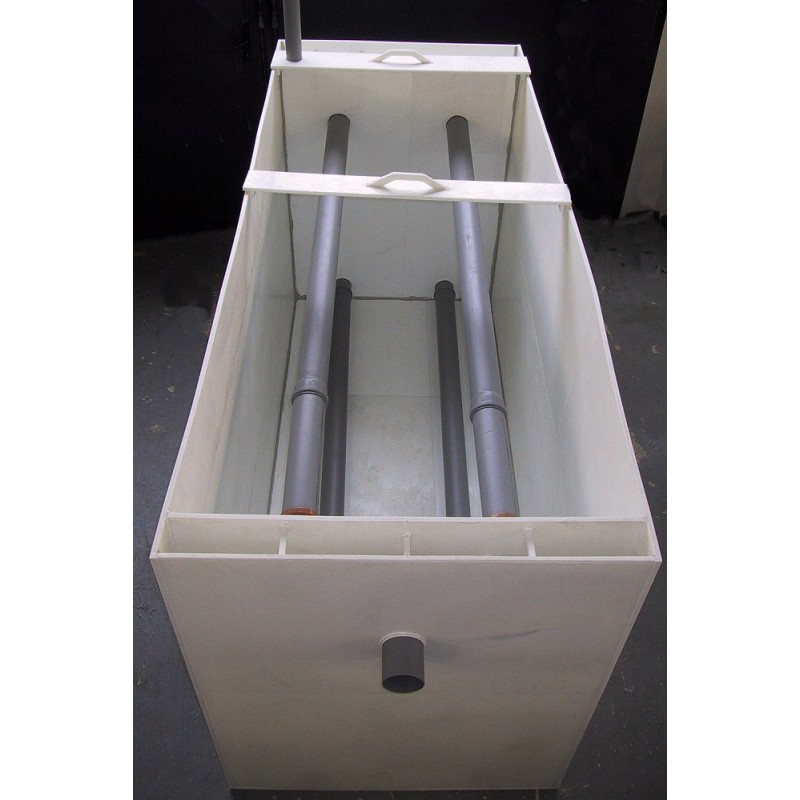

Biologický zemní filtr je plastová PP hranatá nádrž se 100% vodotěsností.

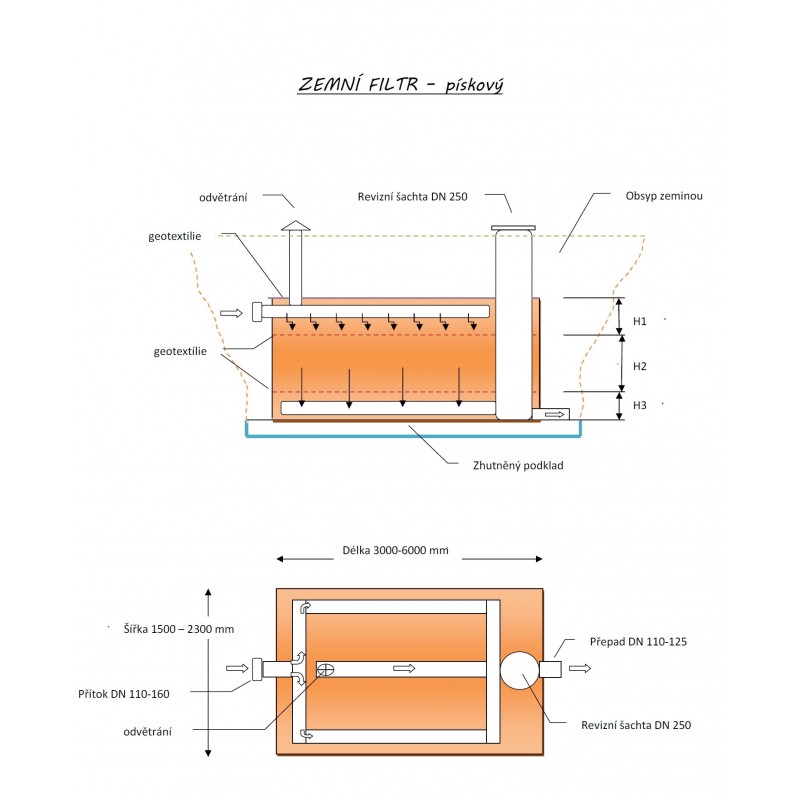

Předčištěná splašková voda z biologického septiku přitéká do zemní filtru rozdělovacím a sběrným potrubím ( DN 110) ve 2-4 vrstvách – dle velikosti BF.

Rozvodové potrubí je uloženo ve štěrkovém obsypu (8/16, 8/32 mm).

Z rozvodového potrubí natéká odpadní voda na filtrační písek (4 mm).

Vyčištěná voda se svažuje do spodní části zemního filtru a následně do odtokového potrubí z PVC – KG DN 110, které je uloženo ve štěrkovém obsypu.

Potrubí systém v zemním filtru je dále napojen na 1-2 odvětrávací potrubí (dle velikosti BZF), které je vyvedeno nad rostlý terén.

Na konci odtoku z filtru je odtokové potrubí vedeno skrze revizní šachtu DN 250 – pro možnost odebrání vzorku vyčištěné vody.

Filtr je zakryt geotextilií a zasypán vytěženou zeminou.
