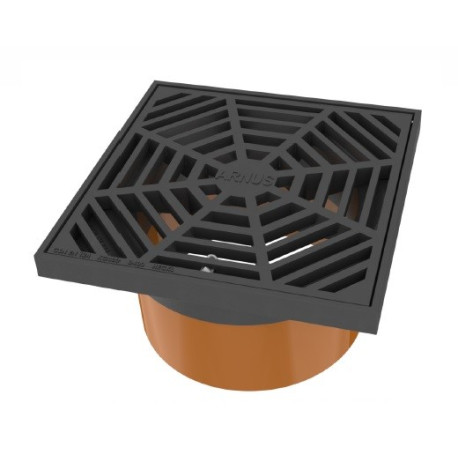

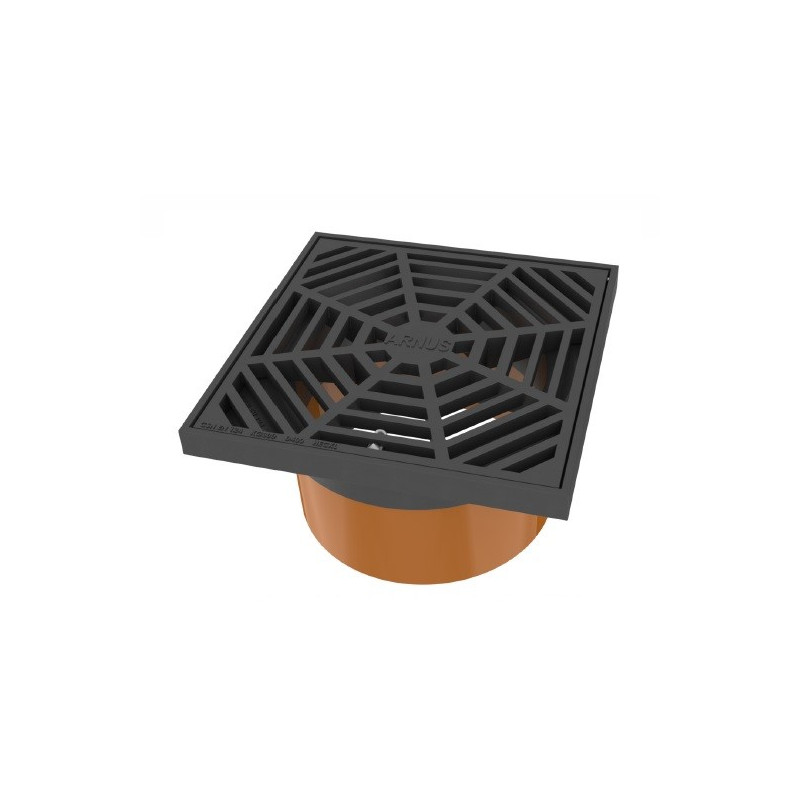

Litinová mříž ARNUS DN 315, D 400

VLASTNOSTI

• Jde o „plovoucí mříž“ – mříž nezatěžuje spodní část šachty a zatížení je přenášeno do vozovky. Konstrukce umožňuje vertikální posun až o 40 mm.
• Je možné použití i u vozovek ve spádu a to do 7° – viz nákresy.
• Obsahuje kontrolní otvor pro kontrolu montáže a případného posunu mříže při provozu.

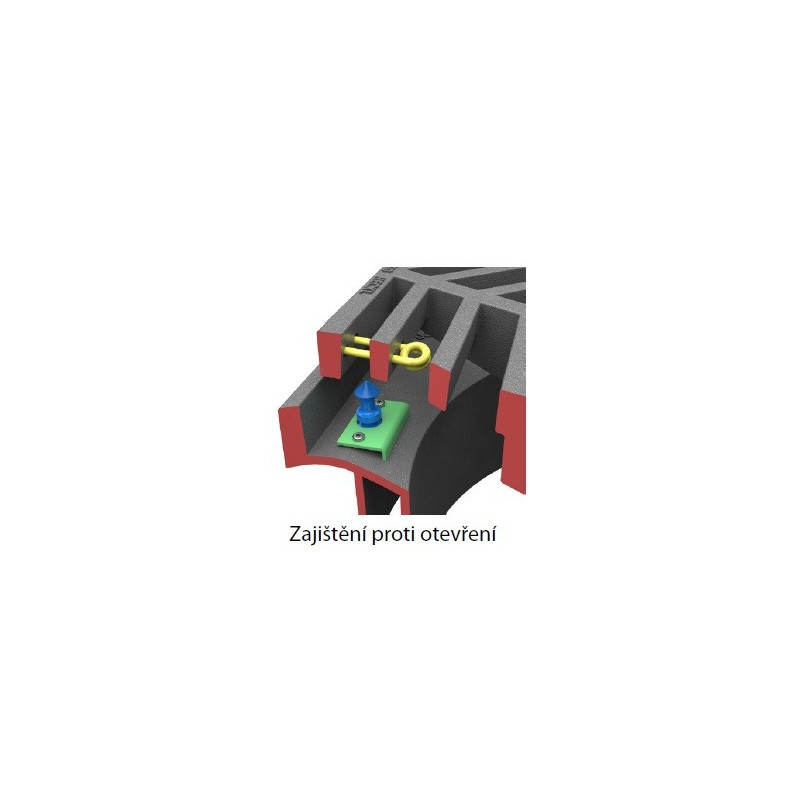

• Je zajištěna proti samovolnému otevření mříže při rychlém průjezdu vozidel.
• Mříž se otvírá v pantech – po montáži jsou panty pod povrchem což zabraňuje zcizení mříže.
• Montážní víko se používá jako náhrada mříže při pokládce první vrstvy asfaltu. To umožňuje položit první vrstvu naráz bez objíždění mříží. Při pokládce finální vrstvy je montážní víko nahrazeno mříží. Montážní víko je určeno k opakovanému použití.
• Zkoušeno a certifikováno pro třídu zatížení D400 dle EN 124.

TECHNICKÝ POPIS A PROVEDENÍ

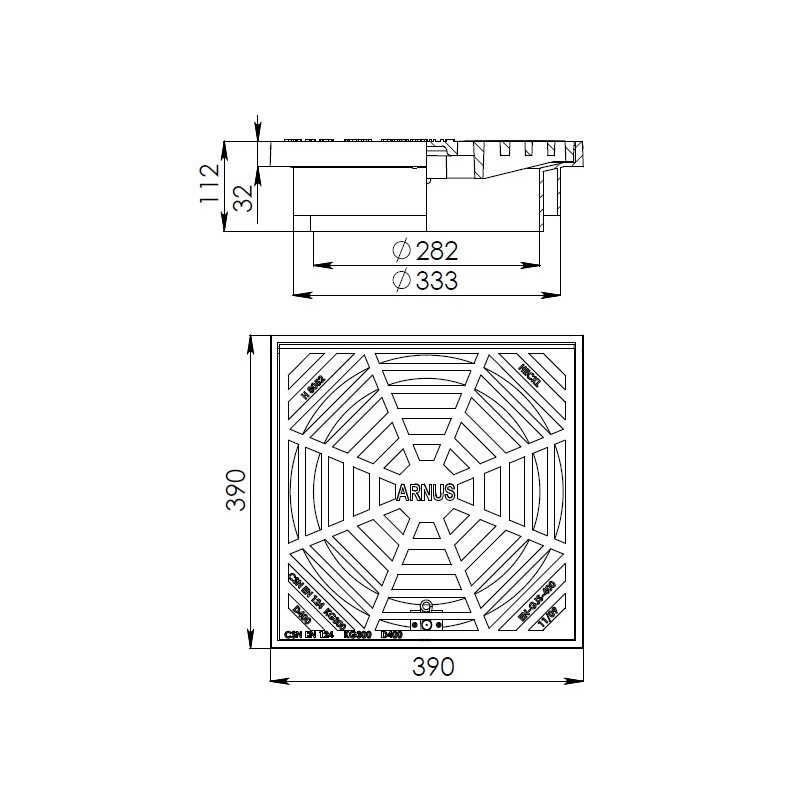

• Čtvercová mříž 400x400 mm s rámem.
• Možnost vložení nízkého kalového koše (pouze u jímky PipeLife č. KJ 315).
• Mříž a rám jsou vyráběna z tvárné litiny GGG (EN - GJS) dle konstrukčních a materiálových požadavků Normy EN 124 a procházejí pravidelnou certifikací ve zkušebním ústavu.
• Povrchová úprava – bitumen.
• Hmotnost mříže s rámem: 23 kg
• Montážní víko ocel, syntetický nátěr.

Lze je použít k jímce PipeLife č. KJ 315 (s nízkým kalovým košem B1) nebo k PVC kanalizační rouře SN 4 (315x7,7 mm, bez kalového koše).
