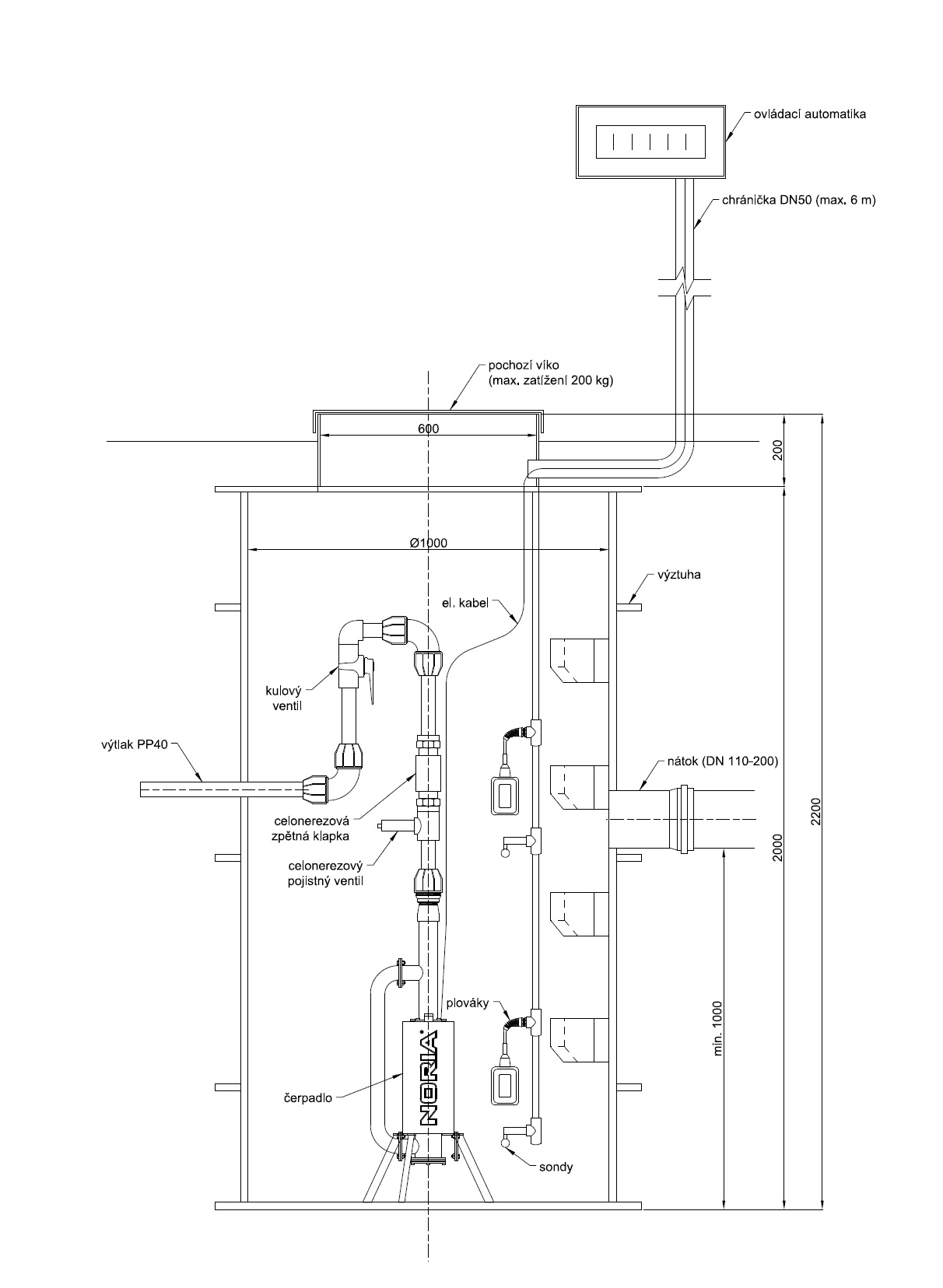

Domovní přečerpávací šachta TKO - STANDARD 2000
Průměr: 1000 mm
Výška : 2000 mm
Vstupní šachta: průměr 600 mm a výška 200 mm
Typ: k obetonování
Stupadla : ano
Poklop: plastový do 200 kg
Napojení: DN 110-200/DN 40
Vystrojení šachty
Nerezové čerpadlo s řezákem typ NORIA LUCA N3/10 - 400 V
Délka kabelu čerpadla: 10 m
Ovládací panel: ovládací automatika s akustickým alarmem
Snímaní hladiny: 3 ks tlakových/vodivostních sond + 2 ks záložních plovákových spínačů.
Kabeláž a prostupy: Vodotěsný prostup pro kanalizační potrubí a elektrický kabel o délce 10 m.
Čerpací šachta pro tlakovou kanalizaci
Plně vystrojená čerpací šachta určená pro spolehlivý odvod splaškových vod v systémech tlakové kanalizace. Tento model je konstrukčně navržen pro instalaci s následným obetonováním, což zajišťuje maximální odolnost a stabilitu i v místech s vyšším zatížením.

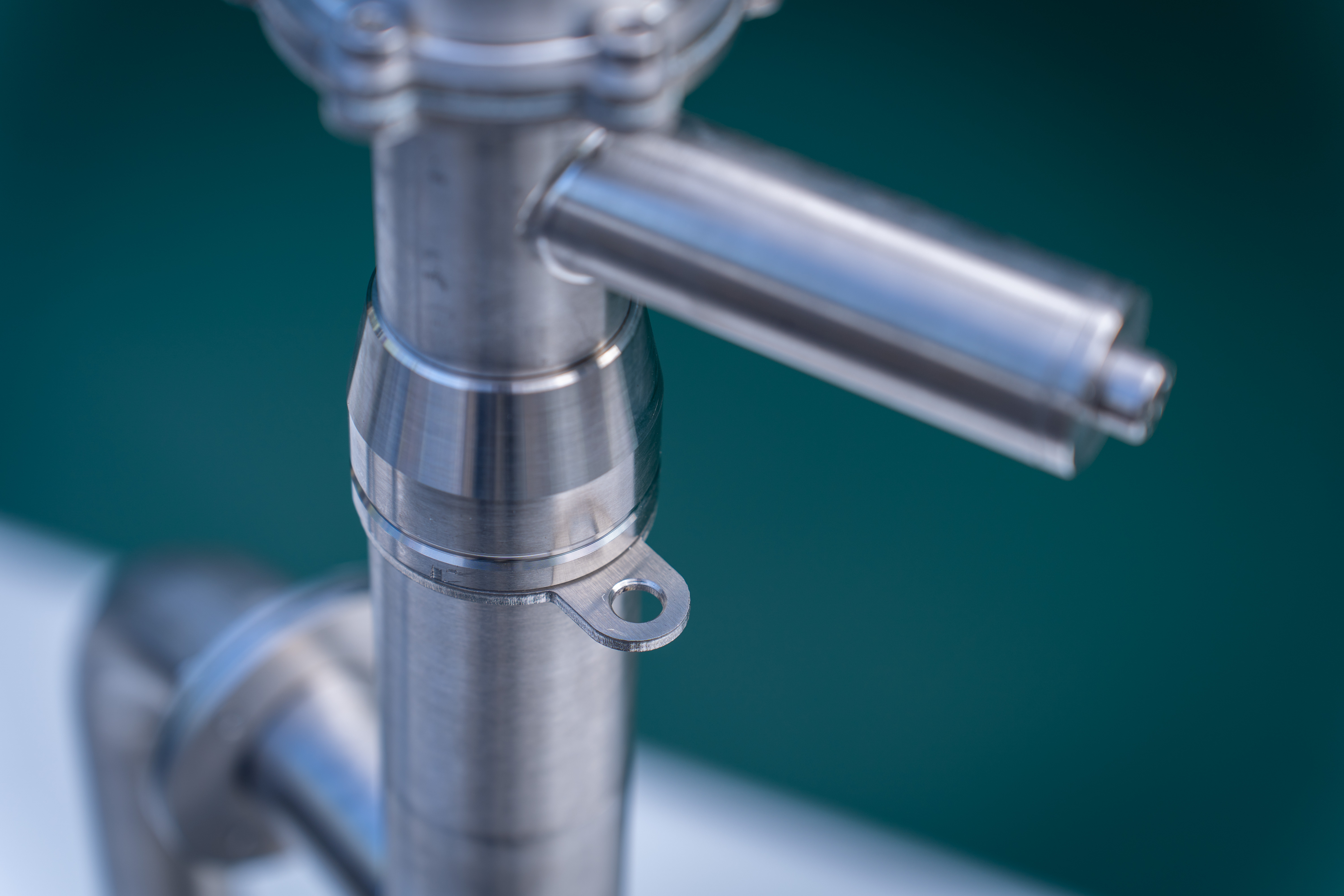

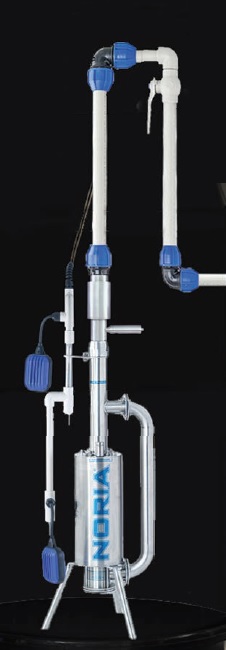

Šachta je kompletně osazena špičkovým nerezovým čerpadlem s řezacím zařízením a moderním systémem automatického řízení.
Čerpadlo NORIA | NORIA LUCA-100-16-N3 |
Objemový průtok (Qr) | 0,83 l/s (50 l/min) |
Max. dopravní výtlak (Hmax) | 100 m |
Dopravní tlak | 100 - 1000 kPa |
Max. ponor | 30 m |
Max. počet startů za hodinu | 30 |
Příkon elektromotoru | 1,1 kW |
Otáčky elektromotoru | 2850 / min |
Jmenovité pracovní napětí | 3x400V síť TN-C-S |
Kmitočet sítě | 50 Hz |
Jmenovitý proud motoru (ln) | 3,4 A |
Max. hustota čerpané kapaliny | 1100 kg/m3 |
Max. teplota čerpané kapaliny | + 35 °C |
Rozsah PH čerpané kapaliny | 6,5 - 12 |
Průměr výtlačné přípojky | 5/4" |
Max. hlučnost | 70 dBA |
Typ elektromotoru | TMZ 90/2 Noria |
Typ kabelu | H07RN-F 4G1 |
Délka kabelu | 10, 20m |
Rozsah nadproudové ochrany | 2,5 - 4 A |
Délka čerpadla | 825 mm |
Hmotnost čerpadla | 24 kg |
