Vystrojení čerpací šachty INOX MORAVA 400 V - DOTYKOVÝ DISPLEJ
Obsah balení (Kompletní technologický set)
Kupujete kompletní technologické vybavení připravené k montáži do vaší jímky:

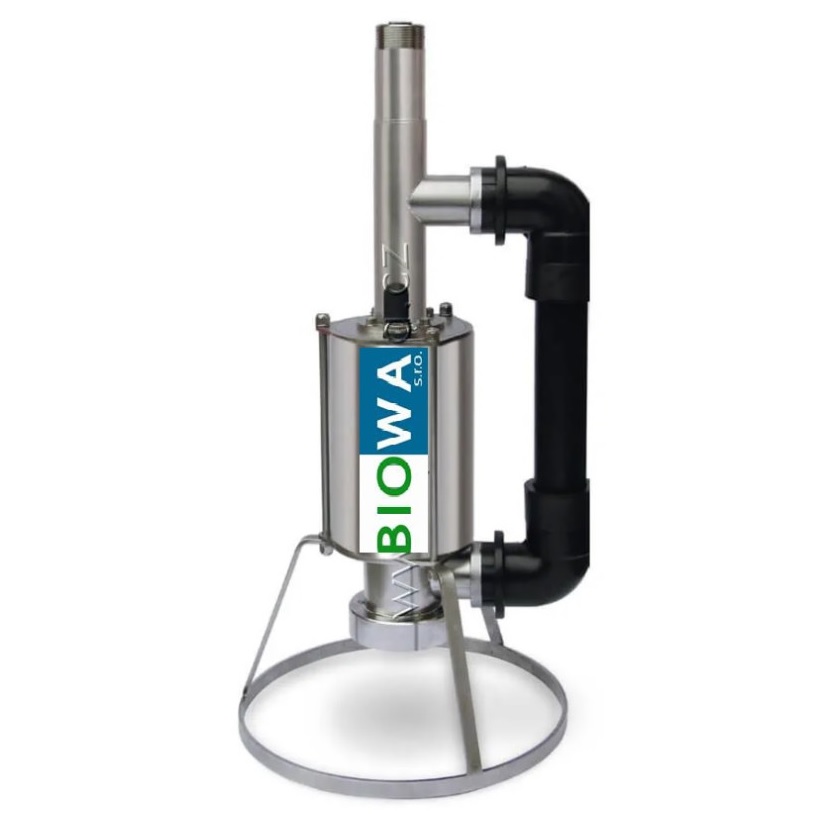

Nerezové kalové čerpadlo INOX MORAVA 5-16-T 1,1kW 400V 10 m kabel).
Kompletní armaturní vystrojení (zpětný kulový ventil, pojistný ventil, kompletní propojovací armatura).
Ovládací automatika s optickou a akustickou signalizací poruchy (hlídání provozních i havarijních stavů).
Snímací modul (instalační tyč, 2x plovákový spínač, 2x snímací elektroda).
Ovládací automatika:
Technický popis: Napětí: 3 x 400V
Kmitočet sítě: 50 Hz
Proud: 10 A
Zkratová odolnost: 6 kA
Provozní příkon: 1,25 – 8,9kW (dle ovládací automatiky)
Provozní teplota: -25°C až 50°C

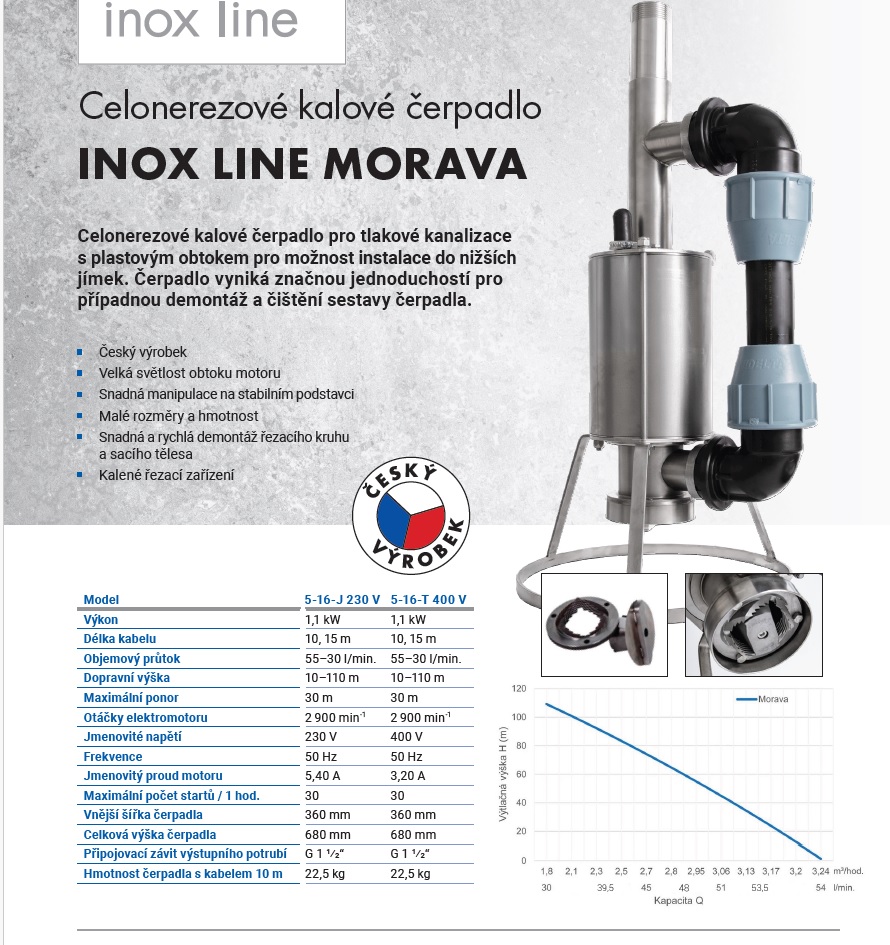

Technické parametry čerpadla INOX MORAVA:
Maximální výtlak: 110 m
Maximální průtok: 55 l/min
Jmenovitý výkon motoru (P2): 1,10 kW
Vstupní napětí: 3x400 V
Jmenovitý proud: 3,20 A
Výtlačné hrdlo: 6/4"
Maximální hloubka ponoru: 30 m
Délka přívodního kabelu: 10 m
Konstrukce: Ponorná, celonerezová
Řezací zařízení: ANO (kalená nerez)
Integrovaný plovák: NE
Ochrana proti chodu nasucho: NE (řešeno externí automatikou)
Tepelná ochrana: NE (řešeno externí automatikou)
Regulace otáček: NE
Kondenzátor: NE
Čerpadlo v tomto třífázovém provedení (400V) neobsahuje integrovaný plovák, tepelnou ochranu ani ochranu proti chodu nasucho – tyto funkce plně zajišťuje externí ovládací automatika, která je součástí kompletního vystrojení šachty.
Ovládací automatika:
Ovládací automatika je určena k řízení čerpadla a ke hlídání a signalizování provozních i poruchových stavů. Kombinovaný snímač hladiny slouží k automatickému řízení chodu čerpadla pro splašková a jinak znečištěná prostředí vodivých kapalin kde hrozí znečištění snímacích prvků.
Kombinovaný je proto, že pracuje v jednom provozním (elektrodové spínání) a dvou havarijních režimech (plovákové spínání).Toto zařízení je vyrobeno dle normy ČSN-EN 60 439-1, 60 430-3
